Unité extérieure d’une PAC : où la placer et comment elle fonctionne ?

Vous installerez prochainement une pompe à chaleur chez vous ? Découvrez tout ce qu’il faut savoir sur l’unité extérieure de votre pompe à chaleur, de son fonctionnement à son installation, en passant par le choix de l’emplacement idéal. Vous trouverez ici toutes les informations importantes sur l’unité extérieure d’une pompe à chaleur.

Comment fonctionne exactement l’unité extérieure d’une pompe à chaleur ?

Les pompes à chaleur utilisent l’énergie thermique trouvée dans l’environnement pour produire de la chaleur à l’intérieur des maisons. Pour faire cela, il faut une unité extérieure, qui captera l’énergie, et une unité intérieure, qui restituera la chaleur produite à l’intérieur.

Cela se fait grâce au fluide frigorigène, qui circule dans la pompe à chaleur et réalise un trajet en 4 étapes pour produire de la chaleur :

• Étape 1 – l’évaporateur : grâce à la pression faible, le fluide peut s’évaporer à basse température, même lorsqu’il fait très froid.
• Étape 2 – le compresseur : le gaz obtenu suite à l’évaporation du fluide frigorigène est comprimé, l’augmentation de la pression entraîne une hausse de la température.
• Étape 3 – le condenseur : le gaz comprimé revient à l’état liquide et la chaleur est libérée par les émetteurs de chaleur dans la maison, grâce à l’unité intérieure.
• Étape 4 – le détendeur : le liquide est refroidi et la pression continue sa descente, le fluide frigorigène se prépare pour un nouveau cycle.

Quel type de pompe à chaleur a une unité extérieure ? [air-eau, air-air, etc.]

Vous trouverez différents types de pompes à chaleur dans le marché. La différence entre ces PAC se trouve dans l’endroit où l’énergie thermique est puisée et la technique de restitution à l’intérieur du bâtiment. Toutes les PAC n’ont pas une unité extérieure. Voici un tableau récapitulatif pour vous aider à vous repérer :

Il y a donc 2 types de pompes à chaleur qui fonctionnent avec une unité extérieure, puisque les 2 autres fonctionnent avec un système de capteurs souterrains.

Il y a 2 sous-catégories de pompes à chaleur : la pompe à chaleur monobloc et la pompe à chaleur split system. Dans le cas des pompes à chaleur monoblocs, l’unité intérieure est incorporée dans l’unité extérieure. Cela permet de gagner en espace. La pompe à chaleur split, où les deux unités sont séparées, est la catégorie de pompe à chaleur la plus connue.

Combien coûte l’installation d’une unité extérieure de pompe à chaleur ? [Prix]

Les prix pour l’installation d’une pompe à chaleur air-air commencent à 500 €, et à 1.000 € pour les pompes à chaleur air-eau, qui ont une installation plus délicate, puisqu’il faut relier l’unité intérieure au système de chauffage central.

Pour recevoir des prix plus précis, vous pouvez demander un devis gratuitement. Cela vous aidera à avoir une idée plus claire du budget à prévoir lors de l’installation !

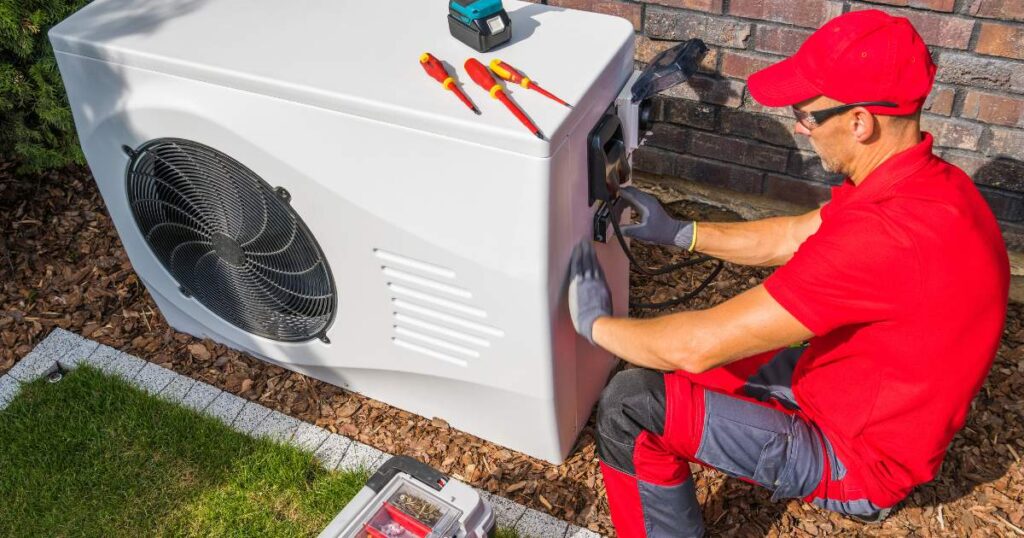

Installer soi-même l’unité extérieure d’une pompe à chaleur : un plan pratique étape par étape

L’installation de l’unité extérieure n’est pas impossible pour un bricoleur, mais cela reste une tâche délicate demandant une certaine précision. Pour cette raison, nous vous présentons ici un plan étape par étape pour l’installation de l’unité extérieure de votre PAC.

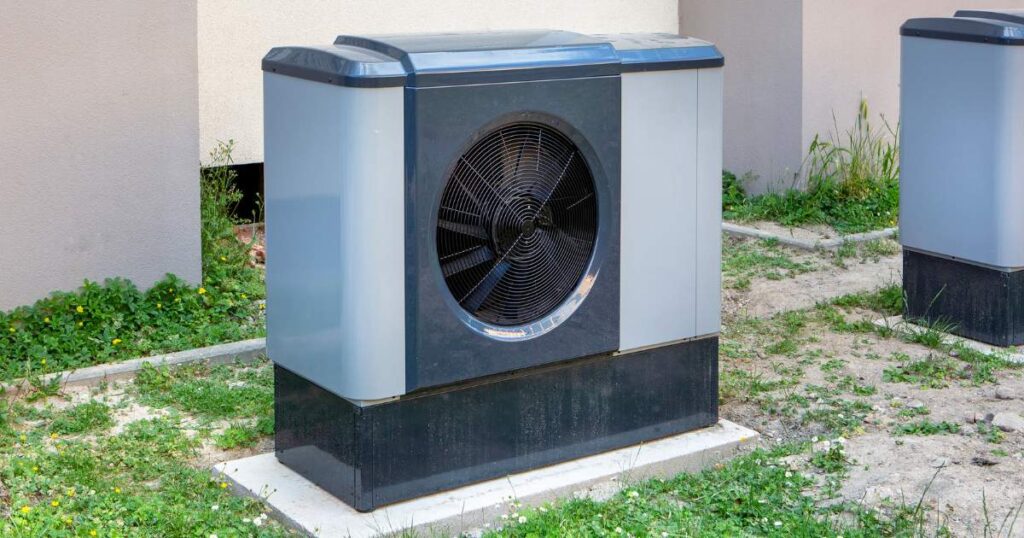

Étape 1 : choisir où placer l’unité extérieure

La première étape consiste à choisir un emplacement adéquat pour l’unité extérieure. Ce choix est important puisqu’il faut que le sol soit suffisamment solide pour supporter le poids et les vibrations de l’unité extérieure.

Le plus important est d’avoir suffisamment d’espace pour la circulation de l’air et pour le passage des câbles d’alimentation et des tuyaux. Laissez entre 30 et 40 cm d’espace derrière le module et entre 50 cm et 1 m à l’avant et sur les côtés de l’appareil.

Pour minimiser les pertes de chaleur pendant le transport, il est préférable de placer l’unité extérieure le plus près possible de l’unité intérieure.

L’appareil peut être placé sur un sol solide dans le jardin ou accroché à la façade de la maison. Il est important de tenir en compte le bruit produit par la pompe à chaleur : ne placez pas l’unité extérieure à proximité des espaces de vie, comme le salon ou la chambre.

Quel est le meilleur emplacement pour l’unité extérieure d’une pompe à chaleur ?

Votre pompe à chaleur sera beaucoup plus efficace si l’emplacement de l’unité extérieure répond à un certain nombre d’exigences :

• L’unité intérieure et l’unité extérieure doivent être aussi proches que possible l’une de l’autre.
• Minimiser l’espace entre les deux unités de la pompe à chaleur et les tuyaux du système de chauffage central, ce qui réduit les pertes de chaleur.
• L’unité extérieure doit avoir accès à une alimentation d’air stable, donc à l’extérieur.
• Tenez en compte le bruit produit par votre pompe à chaleur pour votre confort et celui de vos voisins.
• Vérifiez auprès de votre commune si vous devez avoir un permis pour modifier la façade de votre maison dans le cas où vous souhaiteriez la fixer à votre façade.

Si vous tenez en compte tous ces points lorsque vous choisissez l’emplacement de votre pompe à chaleur, alors vous trouverez l’endroit idéal !

Quelle doit être la distance entre l’unité extérieure et l’unité intérieure ?

Pour bien fonctionner, la différence de hauteur entre l’unité extérieure et intérieure ne doit pas excéder les 30 mètres et elles doivent se trouver à moins de 40 mètres l’une de l’autre, l’unité extérieure se trouvant plus haut ou au même niveau que l’unité intérieure.

Dans le cas où l’unité extérieure se trouve plus bas que l’intérieure, alors la différence de niveau ne doit pas excéder les 10 mètres et il ne faut pas laisser plus de 25 mètres entre les deux unités.

Étape 2 : monter l’unité

Pour l’installation de l’unité extérieure, il est très important de maintenir l’appareil à l’horizontale. Vous pouvez utiliser un niveau à bulle pour vérifier que l’unité soit bien placée. De plus, il faut éviter de la placer directement sur le sol, puisque les éventuelles fuites d’eau, la pluie ou même la condensation peuvent causer des flaques qui pourraient endommager le module extérieur.

Vous pouvez donc placer l’appareil sur un bloc ou une autre élévation, comme un support Big Foot, pour un meilleur drainage et une meilleure ventilation. Si vous le souhaitez, vous pouvez même ajouter un auvent pour protéger l’unité extérieure des chutes de neige et de la pluie, mais ce n’est pas indispensable.

N’oubliez pas de fixer solidement l’unité avec des boulons d’ancrage, pour que l’appareil puisse résister aux forts vents. Assurez-vous de laisser assez d’espace autour de l’unité pour l’aération, mais aussi pour faciliter l’accès lors de l’entretien.

Étape 3 : installer une bouche ou un tuyau d’évacuation

Les tuyaux d’évacuation sont utiles pour évacuer l’excès d’eau condensée dans la pompe à chaleur, qui pourrait significativement réduire l’efficacité de l’appareil.

Dans les régions froides, il est déconseillé d’installer un tuyau puisque l’eau pourrait geler et boucher le conduit, ce qui réduit significativement le rendement de la PAC. Dans ces cas-là, il est préférable d’installer uniquement une bouche de vidange courte, pour que l’eau s’écoule librement.

Étape 4 : élargir l’extrémité des tuyaux

Pour passer au raccordement de l’unité, il faut préparer les tuyaux et les câbles. Pour ce faire, vous devez couper les tuyaux à la bonne longueur, éliminer les effilochements aux extrémités pour un résultat propre et durable, pour finalement les élargir à l’aide d’un écrou-raccord.

Ceci assurera l’étanchéité de votre installation et, par conséquent, un bon fonctionnement.

Étape 5 : fixer les conduits du fluide frigorifique

Ensuite, les tuyaux sont raccordés à la pompe de chaleur à l’aide d’une clé dynamométrique. Comme le fluide frigorifique peut être toxique en cas de fuites, il est préférable de passer par un professionnel pour cette étape-ci. Ainsi, vous serez sûr d’avoir une bonne installation, étanche et sécurisée.

Étape 6 : vérification des fuites de gaz

Si vous décidez de procéder au raccordement vous-même, il faudra obligatoirement faire appel à un installateur professionnel pour vérifier l’installation. C’est une étape primordiale pour votre sécurité et pour assurer le bon fonctionnement de votre pompe. Si l’appareil venait à fuiter parce que l’installation n’était pas correcte, le fluide frigorifique pourrait nuire à la santé des habitants.

De plus, ce sera le moment idéal pour poser toute question sur votre pompe à chaleur à l’expert, qui pourra vous aider en cas de doutes sur l’utilisation ou les réglages de votre PAC.

Étape 7 : remplir l’unité extérieure de réfrigérant

Ensuite, lors du contrôle, le professionnel remplira les tuyaux de l’unité extérieure avec le fluide réfrigérant. Le type de réfrigérant approprié est indiqué sur la plaque signalétique de l’unité extérieure. Comme pour l’étape précédente, ceci doit être fait obligatoirement par un professionnel par prudence, puisqu’il faut manipuler un fluide potentiellement toxique.

Il est important de remplir l’unité de ce fluide, comme c’est sa circulation dans les conduits de la pompe à chaleur qui produira l’énergie thermique nécessaire pour une maison. Sans fluide réfrigérant, la pompe à chaleur ne pourrait pas fonctionner.

Étape 8 : raccorder les tuyaux de refroidissement

Lors du raccordement des tuyaux de refroidissement, il est important qu’aucune humidité ou poussière ne puisse pénétrer dans le conduit. Pour former des coudes tout en préservant l’intégrité des conduits en cuivre, les professionnels utilisent un cintreur spécifique qui conserve le diamètre intérieur du tuyau pour que le fluide puisse circuler correctement.

Étape 9 : raccorder l’électricité

Avant de mettre votre pompe à chaleur en fonctionnement, la dernière étape consiste au raccordement électrique de la pompe à chaleur. Il faudra relier la PAC au tableau électrique de la maison, sans oublier d’installer un disjoncteur pour protéger la pompe des surcharges et des courts-circuits. Vous devriez aussi installer un détecteur de fuite à la terre, puisque cela vous protègera d’une électrocution si l’un des câbles venait à s’endommager.

Étape 10 : test de fonctionnement

Pour finir l’installation, un professionnel effectue un test de fonctionnement pour vérifier que tout fonctionne correctement. Il mesure la tension d’alimentation et vérifie que toutes les fonctions sont conformes aux exigences.

Une fois l’unité extérieure entièrement installée, l’installateur mesure la tension d’alimentation, teste l’installation en mode « refroidissement » et « chauffage » et confirme que tout fonctionne correctement.

Comment cacher ou dissimuler l’unité extérieure d’une  pompe à chaleur ?

Une unité extérieure peut être un défi esthétique sur une façade ou dans un jardin, puisqu’elles donnent un aspect très industriel. Pour cette raison, si vous souhaitez la dissimuler, vous pouvez le faire de trois façons différentes :

1. La décorer

2. La placer dans un caisson / ajouter un écran de protection

3. Créer une barrière végétale avec des arbustes ou autres plantations

Limiter le bruit d’une unité extérieure pour les voisins : voici comment s’y prendre

Les pompes à chaleur sont source de chaleur, mais aussi de certaines nuisances sonores inévitables. Le niveau du bruit ne sera pas le même selon le type de pompe à chaleur ou selon la marque ou le modèle, et les PAC plus puissantes font plus de bruit, mais il reste embêtant, surtout s’il est constant.

Pour éviter ces nuisances, il faut placer les unités extérieures loin des zones de vie, éviter donc les fenêtres ou les portes menant à des pièces fréquentées. Si cela n’est pas suffisant, voici quelques idées pour vous aider à réduire les nuisances sonores.

1. Pose d’un caisson anti-bruit

Comme expliqué plus haut, un caisson anti-bruit aide non seulement à cacher la pompe à chaleur, mais en plus, il réduit les bruits produits par la PAC. Ceci constitue un double avantage, puisque vous préservez l’esthétique de votre maison, tout en préservant votre confort et celui de vos voisins.

2. Limiter les vibrations

L’une des principales causes de bruit excessif d’une pompe à chaleur est la vibration, surtout celle de pièces qui ne devraient pas vibrer. Veillez à ce que tout soit bien fixé.

De plus, si le module extérieur est posé au niveau du sol, vous pouvez utiliser des supports du type “Big Foot” ou des mousses pour limiter les vibrations de la pompe à chaleur.

3. Ballon tampon

En plus d’être un moyen de prolonger la durée de vie de la pompe à chaleur, un ballon tampon peut indirectement réduire les nuisances sonores. Le ballon tampon assure un approvisionnement stable en eau chaude, ce qui réduit les cycles de marche/arrêt, et par conséquent, une partie des nuisances sonores.

4. Le mode nuit ou le mode silencieux

Pour la nuit, alors que tout est calme et que les petits bruits s’entendent encore plus, la plupart des PAC disposent d’un mode nuit ou d’un mode silencieux qui leur permet de fonctionner moins fort. Cette option permet de réduire les nuisances sonores au moment du sommeil, quand le silence est particulièrement important.

Quelques points à prendre en compte lors de l’installation de l’unité extérieure d’une pompe à chaleur

Vous installez l’unité extérieure de votre pompe à chaleur ? Voici, en résumé, ce à quoi il faut faire attention pour avoir les meilleurs résultats.

1. Emplacement sûr : façade, jardin, toit (plat)…

Choisissez un emplacement sûr et stable, à accès facile pour assurer l’entretien régulier de l’appareil. Si vous posez le module extérieur au niveau du sol, assurez-vous d’avoir un support plat. Faites aussi attention à la proximité de l’unité aux zones de vie, pour éviter les nuisances sonores.

2. Placement libre

Bien que le choix de l’emplacement dépende de vous et de vos préférences, il est important de consulter le manuel de la PAC pour prendre connaissance des recommandations du fabricant. Entre ces recommandations, vous trouverez les distances à garder autour de l’unité pour assurer une bonne ventilation, qui se trouvent généralement entre 50 cm et 1 m.

3. Accessoires

Que ce soit pour des questions esthétiques ou pour le confort sonore, vous trouverez différents accessoires : caisson décoratif, caisson anti-bruit, supports en caoutchouc antivibrations…

 4. Installez une bonne évacuation des condensats

L’humidité présente dans l’air peut se condenser à l’intérieur de l’unité extérieure, c’est un phénomène fréquent mais qui peut supposer un certain danger (flaques glissantes), si vous ne prévoyez pas une évacuation correcte de cette condensation, comme un tuyau d’évacuation ou un bac pour réceptionner l’eau.

5. Savoir quelle est la distance à respecter lors de l’installation de l’unité extérieure [air-air, eau-air,…]

Si votre unité extérieure se trouve au même niveau que votre unité intérieure ou plus haut, vous pouvez aller jusqu’à une différence de hauteur de 30 mètres, en gardant une distance de maximum 40 mètres entre les deux unités.

Si le module extérieur se trouve en dessous de l’unité intérieure, alors la différence de hauteur ne peut pas excéder les 10 mètres et la distance entre les deux unités doit rester en dessous de 25 mètres.
